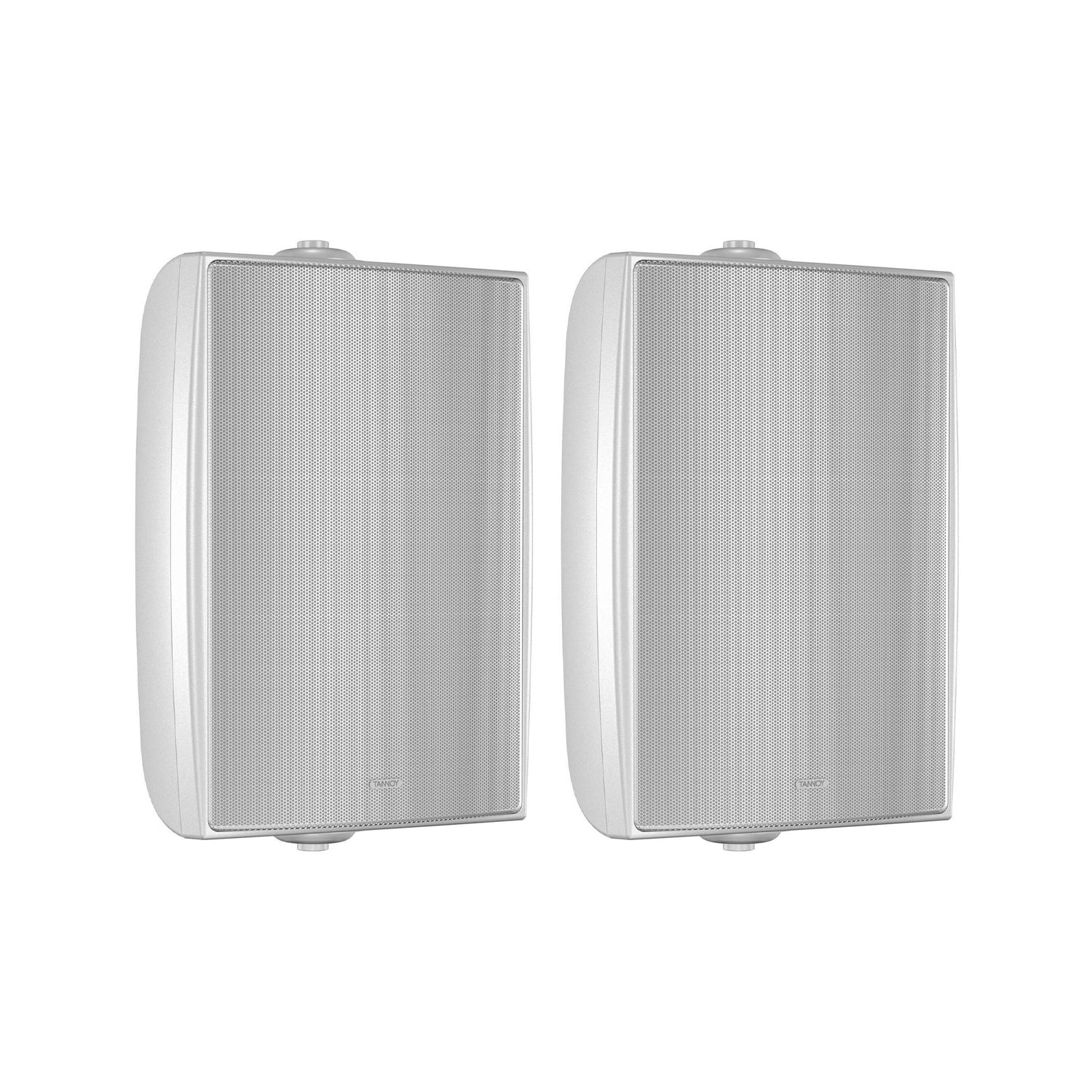

Sistema DVS 8
Respuesta de frecuencia (-3 dB) (1) 75 Hz - 20 kHz
Rango de frecuencia (-10 dB) (1) 60 Hz - 30 kHz
Sensibilidad del sistema (1 W a 1 m) (2) 90 dB
Dispersión (-6 dB) cónica de 80 grados
Transductores
Coaxial
Baja frecuencia: 200 mm (8,0”), cono mineral
cargado
Alta frecuencia: 19 mm (0,75”)
Crossover: 3,4 kHz - 2.º orden LF,
1.er orden HF
Factor de directividad (Q): 12,3 (promedio de 1 kHz a 10 kHz)
Índice de directividad (DI): 10,0 (promedio de 1 kHz a 10 kHz)
SPL máximo nominal (2): 108 dB (promedio)
114 dB (pico)
Gestión de potencia: Promedio 70 W
Programa 140 W
Pico 280 W
Potencia recomendada del amplificador: 140 W a 6 ohmios
Impedancia nominal: 6 ohmios
Distorsión
10 % de potencia máxima (6,48 V) 2.º armónico 3.er armónico
250 Hz 0,891 % 0,217 %
1 kHz 0,235 % 0,643 %
10 kHz 0,666 % 0,093 %
1 % de potencia máxima (2,05 V) 2.º armónico 3.er armónico
250 Hz 0,236 % 0,192 %
1 kHz 0,051 % 0,409 %
10 kHz 0,217 % 0,081 %
Notas
(1) Promedio sobre el ancho de banda indicado. Medido a 1 metro sobre el eje en una cámara anecoica.
(2) Entrada de ruido rosa no ponderado, medida a 1 metro en una cámara anecoica.
Puede descargar una gama completa de mediciones, datos de rendimiento y datos Ease™ desde www.tannoy.com.
Tannoy aplica una política de investigación y desarrollo continuos. La introducción de nuevos materiales o métodos de fabricación siempre igualará o superará las especificaciones publicadas, las cuales Tannoy se reserva el derecho de modificar sin previo aviso. Consulte las especificaciones más recientes al trabajar con aplicaciones críticas.

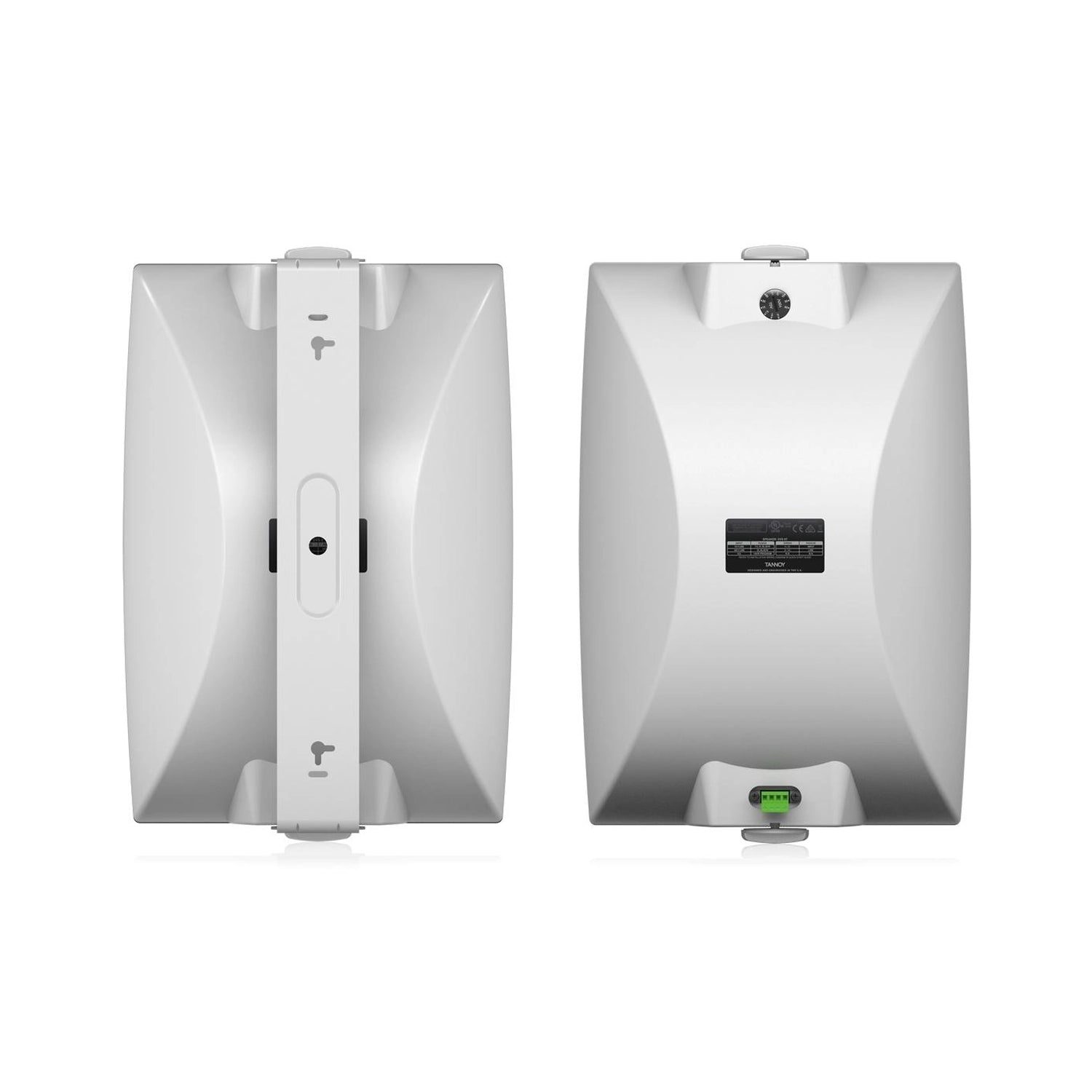

Construcción
Caja ABS
Rejilla de acero, chapada y pintada
(opción de aluminio disponible)
Conectores: Conector tipo Euroblock con bloqueo extraíble
con terminales de tornillo y función de paso en bucle
Configuración del transformador: Interruptor giratorio
Accesorios incluidos: Soporte de horquilla
Dimensiones (Al x An x Pr) 451,8 x 290,0 x 296,0 mm
(17,78” x 11,42” x 11,65”)
Peso neto 5,3 kg (11,67 lb)
Peso de envío 14,6 kg (32,16 lb)
Cantidad por paquete: 2
Versión del transformador
Especificaciones como las anteriores, excepto:
Tomas del transformador
(Interruptor giratorio trasero)
70 V 60 W / 30 W / 15 W / 7,5 W / APAGADO
y funcionamiento en baja impedancia
100 V 60 W / 30 W / 15 W / APAGADO
y funcionamiento en baja impedancia Operación con impedancia
Calibración máxima del cable: 2,5 mm²
CSA (AWG12)
para conector
Clasificaciones de seguridad: UL-1480, UL-2043, CE
Peso neto: 6,3 kg (13,88 lb)
Peso de envío: 16,6 kg (36,56 lb)
Cantidad por paquete: 2
